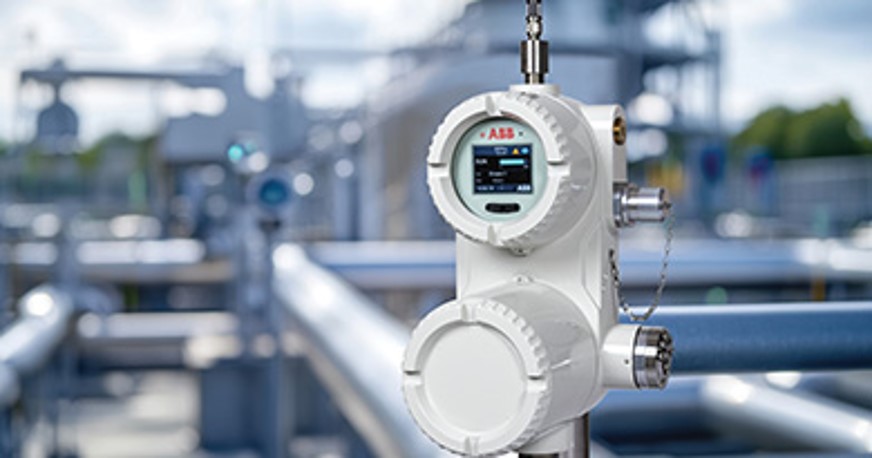

GCP100 de ABB, Cromatografía de gases para análisis en tiempo real
El GCP100 de ABB, perteneciente a la nueva serie GCPro, ha sido desarrollado para el análisis de mezclas gaseosas complejas en aplicaciones de la industria de hidrocarburos.
Su campo de aplicación abarca desde transferencia de custodia y cumplimiento de especificaciones, hasta control y monitoreo de procesos en los segmentos upstream, midstream y downstream. ABB también contempla aplicaciones en gas natural y biogás.
¿Cómo funciona un cromatógrafo de gases?
A diferencia de un analizador dedicado que puede utilizar una propiedad específica del gas para determinar una concentración, la cromatografía de gases utiliza un proceso de separación de los componentes de la muestra.
De forma simplificada:
- Muestra: Una muestra representativa del gas de proceso ingresa al sistema analítico.
- Inyección: Se introduce una cantidad controlada de muestra en el sistema cromatográfico.
- Separación: Los diferentes componentes de la mezcla atraviesan una columna cromatográfica y se separan de acuerdo con sus propiedades y su interacción con la columna.
- Detección: Los componentes separados son detectados y convertidos en señales analíticas.
- Identificación y cuantificación: A partir de los tiempos de retención y de la respuesta del detector, el sistema determina la concentración de los componentes analizados.
El resultado es un perfil de composición de la corriente, y no simplemente la lectura de una única variable.
¿Por qué es importante conocer la composición?
Porque la composición del gas puede utilizarse para determinar y controlar diferentes aspectos del proceso:
- Poder calorífico: En aplicaciones de gas natural, conocer la composición permite obtener información relacionada con las propiedades energéticas del gas.
- Transferencia de custodia: En operaciones comerciales, la composición del gas es un elemento fundamental para determinar la calidad y características de la corriente que se está transfiriendo.
- Control de procesos: La variación de componentes puede indicar cambios en las condiciones de operación y permitir ajustes oportunos.
- Calidad del producto: En procesamiento de gas, fraccionamiento, refinación y petroquímica, conocer la composición ayuda a mantener las especificaciones requeridas.
GCP100: mucho más que un analizador de gas natural
ABB ha desarrollado el GCP100 para proporcionar análisis cromatográfico en tiempo real de mezclas complejas, con una arquitectura orientada a aplicaciones industriales y ubicaciones remotas o peligrosas.
Entre sus características se encuentran:
- Múltiples configuraciones de módulos cromatográficos
- Conmutación interna de hasta 4 corrientes
- Diseño modular para facilitar el mantenimiento
- Acceso frontal para servicio
- Bajo consumo de servicios
- No requiere aire de instrumentos
- Diseño IP66, pensado para aplicaciones industriales y condiciones ambientales exigentes
- Conectividad Wi-Fi disponible
- Interfaz de usuario intuitiva
- Diagnóstico avanzado y monitoreo del estado del analizador.
Precisión para aplicaciones exigentes
Uno de los aspectos diferenciadores del GCP100 es su capacidad de detección.
ABB especifica una capacidad de detección de hasta 1 ppm con tecnología TCD, junto con un rango ampliado de temperatura operacional de 60 °C a 100 °C.
Esto permite ampliar el campo de aplicación del cromatógrafo hacia procesos donde las condiciones ambientales y los niveles de concentración representan un desafío para la instrumentación convencional.
