Radares No Contacto

Familia de Radares Magnetrol

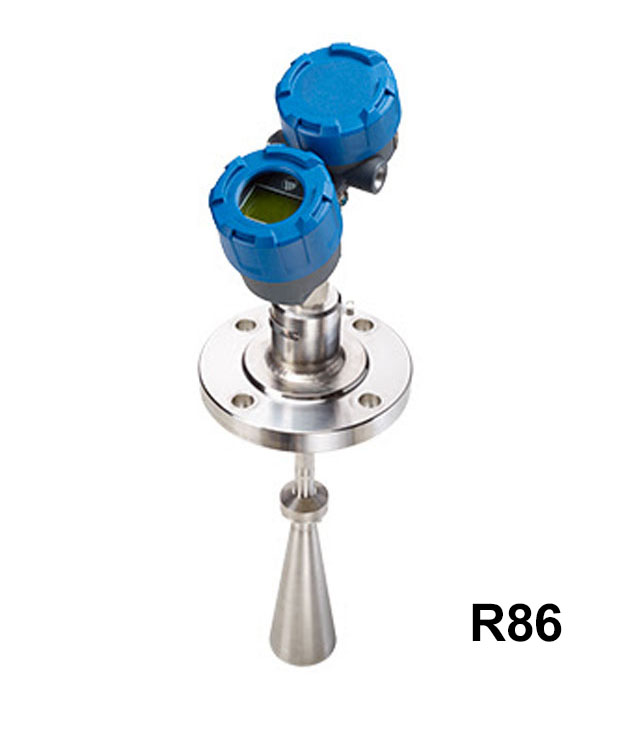

El Radar por Aire que es más inteligente en cualquier nivel El PULSAR Modelo R86 es el primer transmisor industrial de Radar por Aire de Ráfaga de Pulsos de 26 Ghz de MAGNETROL. Aún más importante, es el transmisor con las innovaciones que la industria de proceo requiere actualmente. Desempeño Mejorado La señal de radar de 26Ghz tiene una menor longitud de onda para antenas pequeñas y mejor resolución. Estas antenas permites instalaciones en conexiones a proceso a partir de 1½”. Antenas para Alta Presion y Temperatura Para aplicaciones extremadamente demandantes y condiciones desafiantes de hasta 400 °C o 160 bar (750 °F o 2320 psi). Extensiones de boquillas desde 4” a 72” (10cm a 1.8m) para que distancias largas y tuberías en tanques subterráneos no sean problema. Polarización Circular No se requiere ajustar la antena para evitar superficies falsas de rebote, lo que simplifica la instalación y proporciona alineación correcta en prácticamente todas las aplicaciones. Poderoso Microprocesador Con amplia memoria para nuevas e importantes características, como:

• Capacidad volumétrica con nueve formas de tanque comunes y una tabla de hasta 30 pares de datos de interpolación para recipientes de forma irregualr.

• Almacenaje de datos que puede programarse para guardar datos, incluyendo curvas de eco, activados bien sea por lapsos de tiempo o por eventos.

Por defecto, la unidad sale de fábrica programada en base a eventos.

-------

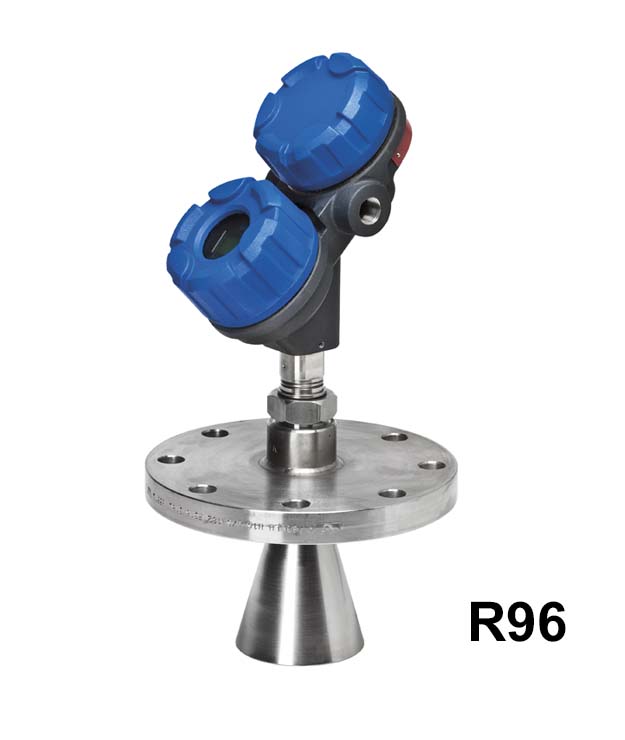

Transmisor Radar por Aire PULSAR® Modelo R96 Modelo de 6Ghz para aplicaciones industriales difíciles. Aplicaciones Medios: • Líquidos y Lodos • Hidrocarburos y medios que contienen agua agua Tanques: • Tanques de proceso y almacenaje con rangos de presión y temperatura • Fosas y Letrinas Características • Desempeño que no depende del proceso • Diseños de antena hasta +204 °C (+400 °F) • Rango hasta 40 metros (130 pies) • Acoples de sonda con conexión rápida con sellado continuo de tanque • Capacidad SIL 2 con Fracción de Falla Segura (SFF) = 92.7% (FMEDA disponible sobre pedido) • Nuevo y mejorado Administrador de Tipo de Dispositivo (DTM). Opciones • Comunicaciones digitales HART® 7.1 y FOUNDATION fieldbus™ • Opción de carcaza de compartimiento dual de acero inoxidable 316 • Antenas de cono de 3”, 4” y 6” • Antenas de varilla de polipropileno y Teflon® • Extensiones de boquilla para las antenas

-----
ECONOMICO R86 Para aplicaciones simples
Modelo de 26Ghz para aplicaciones industriales ligeras Aplicaciones Nivel: • Tanques de almacenaje y depósitos intermedios • Cámaras externas • Tanques de mezclado

• Fosas sépticas cerradas Flujo de Canal Abierto: • Canales y presas cerradas Características • 24 VDC, alimentado por lazo con HART® • Rango: 380mm (15”) hasta 12 metros (40’) medidos desde la conexión a proceso dependiendo del grado de turbulencia y conductividad del fluído. • Antena: Cono de bronce encapsulado — polipropileno o Tefzel® • Temperatura de Proceso: -40 a +93 °C (-40 a +200 °F) • Presión de Proceso: Vacío hasta 13.8 bar (200 psi) Opciones • Aprobaciones de Propósito General e Intrínsecamente Seguro • Lexan o aluminio, Carcaza de un solo compartimiento • Conexiones Conduit de ¾” NPT o M20 • Conexiones a proceso: 2” NPT o BSP • Extensiones de antena para alturas de boquilla de hasta 30 cm (12”)
