Cada gas posee propiedades físicas y químicas diferentes. Algunos absorben radiación infrarroja, otros presentan propiedades paramagnéticas y algunos requieren técnicas completamente distintas para obtener una medición precisa y estable.
Seleccionar una tecnología inadecuada puede traducirse en errores de medición, baja selectividad, interferencias y decisiones operativas incorrectas.
El reto de la analítica industrial
- En aplicaciones como:
- Generación de energía
- Refinación de petróleo
- Petroquímica
- Producción de hidrógeno
- Hornos industriales
- Industria química
- Cementeras
- Procesamiento de gases
es común encontrar mezclas complejas donde se requiere medir simultáneamente variables como O₂, CO, CO₂, SO₂, NO, CH₄ o H₂ para optimizar la combustión, mejorar la eficiencia energética, proteger equipos y cumplir con la normativa ambiental.
Para ello, un único principio de medición no siempre es suficiente.

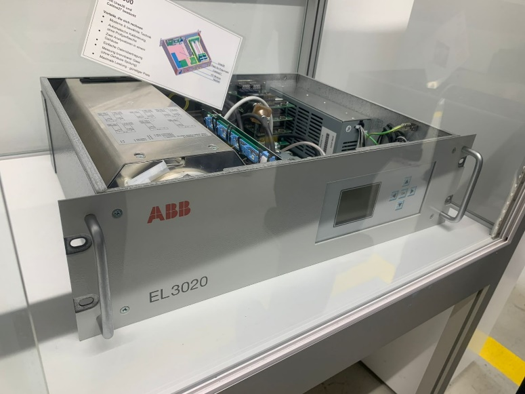

EL3020 de ABB: una plataforma modular para diferentes tecnologías analíticas.
EL3020 de ABB pertenece a la familia EasyLine, una plataforma de análisis continuo de gases diseñada para combinar hasta dos módulos analíticos en un mismo gabinete, permitiendo integrar distintas tecnologías de medición según la aplicación y analizar hasta cinco componentes gaseosos, dependiendo de la configuración seleccionada.
Su arquitectura modular facilita adaptar el analizador a las necesidades específicas de cada proceso sin sobredimensionar la solución.
Alguna de las tecnologías que incorpora el EL3020
Uras26 – Infrarrojo no dispersivo (NDIR)
La espectroscopía NDIR se basa en la absorción de radiación infrarroja por parte de determinadas moléculas gaseosas.
Cada gas presenta una "firma espectral" característica que permite identificarlo y cuantificar su concentración.
Esta tecnología es ampliamente utilizada para medir:
CO
CO₂
SO₂
NO
CH₄
Otros hidrocarburos y gases con absorción en el infrarrojo.
Su principal ventaja es su alta selectividad, excelente estabilidad a largo plazo y reducido mantenimiento.
Magnos28 – Oxígeno paramagnético
A diferencia de la mayoría de los gases, el oxígeno presenta un comportamiento paramagnético.
El Magnos28 aprovecha esta propiedad física para medir O₂ sin consumir la muestra, ofreciendo:
- Alta precisión
- Excelente estabilidad
- Tiempo de respuesta rápido
- Baja deriva
Es una de las tecnologías más utilizadas para el control de combustión y la optimización de la relación aire-combustible.
Aplicaciones
Caldos27 – Conductividad térmica (TCD)
Algunos gases presentan una conductividad térmica significativamente diferente respecto al gas de fondo.
El módulo Caldos27 aprovecha esta característica para medir componentes como:
- Hidrógeno (H₂)
- Helio (He)
siempre que exista una diferencia suficiente de conductividad térmica con el resto de la mezcla.
Esta tecnología es especialmente útil en procesos relacionados con hidrógeno, síntesis química y aplicaciones energéticas.
Sensor electroquímico para oxígeno
Para determinadas aplicaciones donde se requiere una solución compacta y económica, el EL3020 también puede configurarse con un sensor electroquímico para la medición de oxígeno.
Esta alternativa ofrece una excelente relación costo-beneficio en aplicaciones donde las condiciones de proceso lo permiten.
La importancia de seleccionar correctamente la tecnología
Un mismo gas puede medirse mediante diferentes principios físicos, pero no todos ofrecen el mismo desempeño bajo las mismas condiciones de proceso.
Factores como:
- Composición del gas
- Rango de medición
- Presencia de interferentes
- Presión
- Temperatura
- Humedad
- Precisión requerida
- Tiempo de respuesta
Deben analizarse antes de seleccionar el analizador adecuado.
Por ello, una correcta ingeniería de aplicación es tan importante como el propio instrumento.
Más que un analizador, una herramienta para optimizar el proceso
La analítica continua permite transformar datos de proceso en decisiones operativas.
Con información confiable en tiempo real es posible:
- Optimizar la combustión.
- Reducir el consumo de combustible.
- Incrementar la eficiencia energética.
- Proteger equipos críticos.
- Mejorar la calidad del producto.
- Detectar desviaciones antes de que generen pérdidas de producción.
- Facilitar el cumplimiento de los requisitos ambientales
¿Qué aplicaciones puede cubrir el EL3020?
Gracias a su flexibilidad, el EL3020 puede implementarse en aplicaciones como:
- Control de combustión en calderas y hornos.
- Monitoreo de gases de proceso.
- Optimización de reformadores.
- Producción de hidrógeno.
- Plantas petroquímicas.
- Refinerías.
- Cementeras.
- Industria química.
- Procesamiento de gases industriales.
En Automatización entendemos que cada proceso es diferente
Por eso nuestras soluciones no solo ofrecen equipos de alta precisión, sino también el acompañamiento necesario para seleccionar la tecnología analítica que mejor se adapta a cada aplicación.
La mejor medición no es la que utiliza la tecnología más sofisticada, sino la que responde de manera confiable a las necesidades reales del proceso.
