LAS VÁLVULAS PLASTOMATIC DE BYPASS, CONTRA PRESIÓN Y ALIVIO. SUS VENTAJAS EN LAS TUBERÍAS

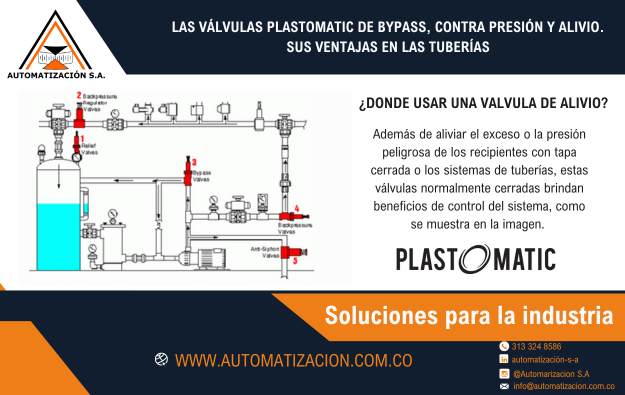

Dependiendo de la función realizada, reciben diferentes nombres, como en este diagrama de válvulas de alivio:

Numero 1 en la imagen: “Válvula de alivio de presión”: es para proteger un sistema (por ejemplo, bomba, segmento de tubería o tanque) de una presión excesiva (que excede el punto de ajuste o set Point).

Numero 2 en la imagen: “Regulador de contrapresión”: proporciona un medio para retener la presión deseada del sistema en los puntos de uso en las líneas aguas arriba.

Numero 3 en la imagen: “Válvula de derivación de presión”: para proteger una bomba contra el "estancamiento" al permitir que el flujo evite una obstrucción.

Numero 4 en la imagen: “Válvula de contrapresión”: para proporcionar contrapresión directamente en la descarga de una bomba para mejorar su rendimiento.

Numero 5 en la imagen: “Válvula antisifón”: para evitar el sifón de productos químicos no deseados a través de una bomba; cuando la presión negativa en una elevación más baja podría crear un sifón y drenar un tanque. La válvula está configurada para abrirse a la presión de bombeo deseada, pero sella herméticamente cuando se produce un vacío aguas abajo. El diseño de la válvula hace que se cierre herméticamente cuando el vacío tira del lado aguas abajo (salida).

¿POR QUÉ debería utilizar una válvula de alivio en lugar de otra válvula?

Como se muestra en el diagrama de aplicación anterior, esta es una válvula muy versátil y ampliamente utilizada. Su tamaño compacto, su facilidad de configuración, reajuste y repetibilidad contribuyen a su popularidad.   En cualquier lugar de una tubería que necesite controlar, aliviar, regular, reducir o aumentar la presión aguas arriba de cualquier punto determinado (antes de la válvula), este tipo de válvula automática generalmente realizará esa función.   Es importante recordar que esta válvula generalmente funciona debido a la presión en la entrada y, por lo tanto, no debe usarse para controlar la presión aguas abajo (después de la válvula), que es la función de un regulador de presión o una válvula reductora de presión.

¿QUÉ estilos de válvulas de alivio están disponibles con PLASTOMATIC?

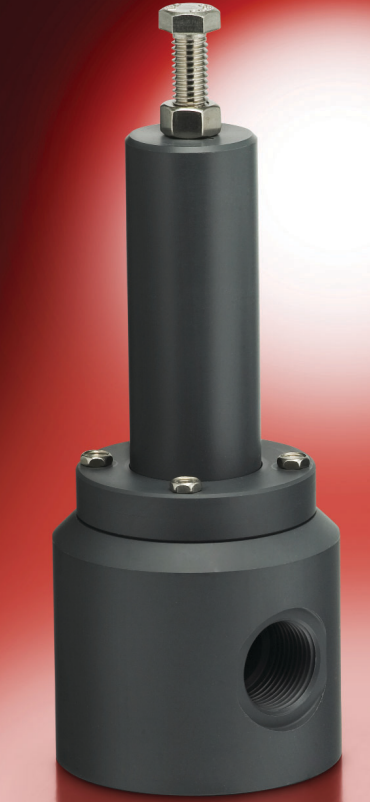

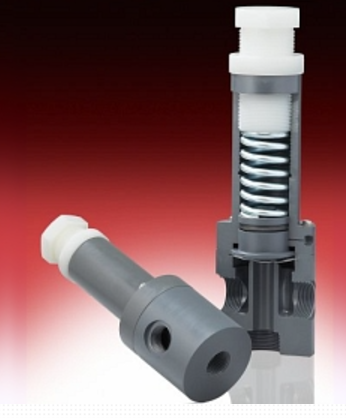

a. En un diseño de eje (Serie RVT), un eje de PTFE sólido antiadherente pasa a través de tres (3) sellos en forma de U que aíslan eficazmente el líquido del resorte. Un asiento de elastómero en el extremo del eje sella el orificio de la válvula.

B. En un diseño de diafragma de PTFE o elastómero, el diafragma se convierte en el sello que aísla el resorte y el sello a través del orificio de la válvula.

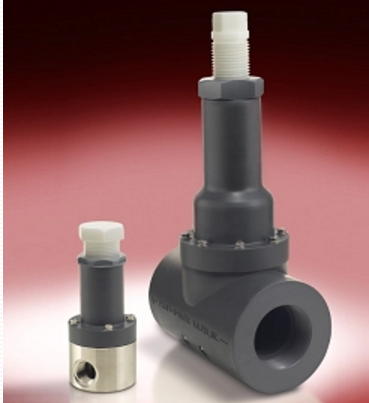

Las válvulas de alivio con puertos en ángulo (90°) históricamente han sido el diseño más popular. El diseño y el rendimiento son los mismos. El beneficio de un patrón de ángulo de 90° sería simplificar el esquema de tuberías usando el cuerpo de la válvula de alivio en lugar de un codo de 90°. Las válvulas en línea se pueden instalar en cualquier lugar de un tramo de tubería recta.

¿CÓMO operan?

Todos los estilos están normalmente cerrados y comienzan a abrirse una vez que se alcanza la presión establecida. Utilizan la fuerza del resorte para empujar hacia abajo un eje o diafragma. El ajuste de la presión se realiza manualmente girando el perno de ajuste en el sentido de las agujas del reloj para aumentar el ajuste de presión y en el sentido contrario a las agujas del reloj para bajarlo. Esto simplemente varía la fuerza de compresión del resorte interno a través del orificio de la válvula. Cuanto más se comprime, mayor será la presión de ajuste.

Cuando la presión de entrada alcanza la presión establecida, la fuerza creada por la presión de entrada es igual a la fuerza ejercida por el resorte. Entonces el líquido comienza a gotear a través de la válvula. A medida que la presión de entrada continúa aumentando, la válvula se abre más, permitiendo más flujo.

PRECAUCIÓN: Las válvulas de alivio/regulación de contrapresión NO son válvulas de “SEGURIDAD POP” y no deben usarse en aplicaciones que requieran dichas válvulas.

Se puede elegir el modelo de producto entre
Diafragma de PTFE en línea de 2 vías
Diafragma de PTFE de 3 vías
Patrón de ángulo de 2 vías
Patrón de ángulo compacto de 2 vías
Diafragma rodante en línea de 2 vías
