Cómo cablear un interruptor mecánico SPDT

La disposición del cableado depende de 2 cosas:

Si la aplicación está en aumento (es decir, disparo por encima del punto de ajuste) o en descenso (es decir, disparo por debajo del punto de ajuste)
Ya sea que la carga se encienda o apague al alcanzar el punto de ajuste, la carga es cualquier elemento final como una alarma, un calentador o un compresor.
A continuación se muestra una matriz de referencia para ayudarlo a determinar la configuración del cableado SPDT según su aplicación. Las aplicaciones se pueden encajar en uno de estos 4 escenarios (Encendido-arriba, Apagado-arriba, Encendido-abajo, Apagado-abajo). Usaremos 2 escenarios para explicar cómo obtuvimos estas conclusiones. Un enlace de video está incrustado en esta publicación de blog para una explicación completa de los 4 escenarios.

Cómo funciona un Microinterruptor:

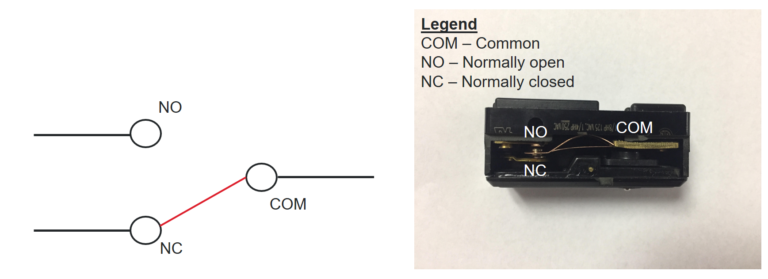

Antes de sumergirnos en los 2 escenarios, debemos tener una comprensión fundamental de cómo funciona un micro interruptor. La siguiente imagen muestra el funcionamiento interno de un microinterruptor SPDT. Hay 3 puntos de terminación, el terminal NO, el terminal NC y el terminal Común (COM). Hay una palanca que conecta el terminal COM al terminal NO o NC.
El mecanismo de un microinterruptor SPDT se puede resumir con algunos principios de funcionamiento a continuación:

Por defecto, la palanca del microinterruptor está en la posición COM-NC

1. Por defecto, la palanca del microinterruptor está en la posición COM-NC

2. Por encima del punto de ajuste ascendente (accionado), la palanca del microinterruptor está en la posición COM-NO

3. Por debajo del punto de ajuste de caída (desactivado), la palanca del microinterruptor está en la posición COM-NC

 Caso 1: encender una carga por encima de un punto de ajuste (aplicación en aumento, por ejemplo, alarma de alta presión)

• En condiciones normales de funcionamiento, el proceso está por debajo de un punto de ajuste. La palanca del microinterruptor está en la posición COM-NC.

• Una vez que el proceso está por encima del punto de ajuste, la palanca gira a COM-NO

• Solo porque desea que la carga se encienda por encima del punto de ajuste, debe conectar el circuito entre los terminales COM y NO.

• Por lo tanto, conecte el SPDT en una disposición COM-NO

Caso 2 : Encendido de una carga por debajo de un punto de ajuste (alarma de baja presión, por ejemplo, aplicación en caída)

• En condiciones normales de operación, el proceso está por encima de un punto de ajuste. La palanca del microinterruptor está en la posición COM-NO.

• Una vez que el proceso está por debajo del punto de ajuste, la palanca gira a COM-NC

• Solo porque desea que la carga se encienda por debajo del punto de ajuste, el circuito entre los terminales COM y NC debe estar conectado

• Por lo tanto, cablea el SPDT en una disposición COM-NC

Para obtener una explicación completa de los 4 escenarios, revise este video.

CREDITOS: Julian Yeo,Strategic Marketing Manager. United Electrics
